1.主要用途和适用范围
    载体催化元件用于检测矿井瓦斯（甲烷）气体、石化、家用点式和独立式可燃气体的检测，是一种广谱性的气敏元件。气体浓度的检测范围在1~100%LEL之间，煤矿中甲烷的检测范围在0~4%（V/V）之间。该系列元件不适合检测ppm级的可燃气体，也不能在无氧气环境中使用。
    非防爆性载体催化元件可用于固定式传感器（监控系统），也可用于便携式报警仪，但在使用时要附加防爆装置，由于没加防爆片，气体的灵敏度要比防爆元件高20%以上。
    我所可为广大仪表商进行OEM生产配套此型号的元件。

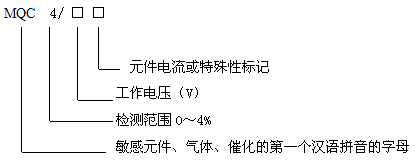

2.型号说明

2.载体催化元件防爆型
    为防爆性。。
3.使用环境条件
      电源：直流电源
　　温度:  0℃~+40℃
　　湿度:  低于 95% RH（25℃）
　　大气压力：（80~116）kPa
　　注意：使用和贮存环境中不得含有硫化氢气体、有机硅蒸汽和油漆挥发物。电路板和机壳如需使用绝缘漆或粘合剂，必须干燥后再焊接元件，否则将会影响元件灵敏度。长期贮存的元件，需用塑料袋封装。

4.技术特性

    4.1在空气中的输出:
　    Va  -50~+50 mV
    4.2灵敏度
　    S ≥ 30 mV/1%CH4

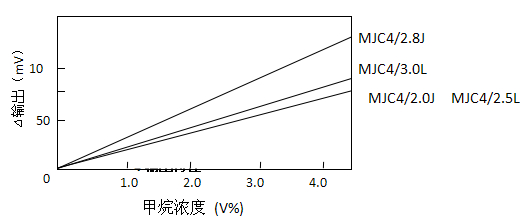

    4.3输出特性

4.4响应特性
    T90≤6S
4.5温度特性
    温度在0~40℃范围内，零点和灵敏度变化符合表1规定的误差要求。
4.6稳定性
　　连续工作15天，零点和灵敏度变化符合表1规定的误差要求。
4.7基本误差
    在0~4%甲烷空气内，基本误差符合表1标准规定。

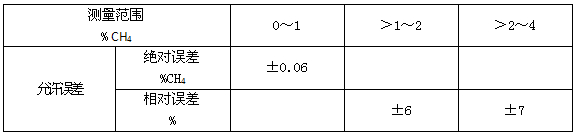

表1  基本误差

5 元件安装与测量
5.1元件标签上的圆点（元件坐为绿色）一侧为检测元件，接在电源负极，补偿元件（元件坐为白色）接在电源正极。测量电路如图3所示。

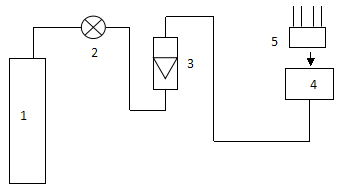

5.2测量流程如下：

                          图5 测量流程
(1)标准气钢瓶
(2)减压阀
(3)流量计
(4)通气罩（气室）
(5)催化元件
5.3测量方法
    5.3.1测量之前，元件先用额定电压通电10min，然后调整零点。
    5.3.2将标准甲烷气按100ml/min流量通入气室，1min后进行标定。每次测量之前，应用新鲜空气清洗气室
    5.3.3，仪器要有超量程断电保护措施
    5.3.3，当以1.00甲烷进行标定时，线性修改建议在超2.5%时补5%。

5.使用注意事项
    5.1禁止元件从高处跌落或强烈撞击。
    5.2元件配对使用，出厂前已经过仔细选配，请不要随意分开，否则影响测量精度。
    5.3元件在含硫化氢、有机硅和油漆的环境中将受到不同程度损伤。
    5.4电压不可超过额定电压。
    5.5不要用水浸泡元件。
    5.6长期存放元件，请用塑料袋包装封存。
    5.7电路板和机壳如果使用绝缘漆或粘合剂，请务必等其完全干燥后再焊接元件，粘合剂使用环氧树脂。
    5.8元件不能在缺氧条件下使用。
    5.9维修时不得改变本安电路和与本安电路有关的元器件的型号规格及参数。

6.贮存

    元件应在通风良好的室内存放，并使用塑料袋包装封存。室内空气中不许含有硫化氢、有机硅及油漆挥发物。

7．其他

    元件出厂前都经过检验合格并发放合格证，如在运输途中发生损坏现象，生产方负责更换；如果由于使用不当而造成元件损坏，则不退换。
